HD37BT系列CO2浓度/温度变送器

可供测量CO2浓度和环境温度;

可选输出信号: 4-20mA 或 0-10V模拟信号

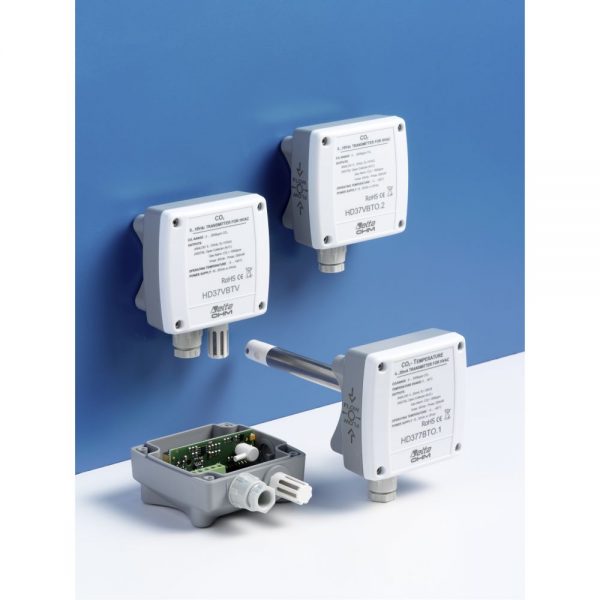

产品图片1

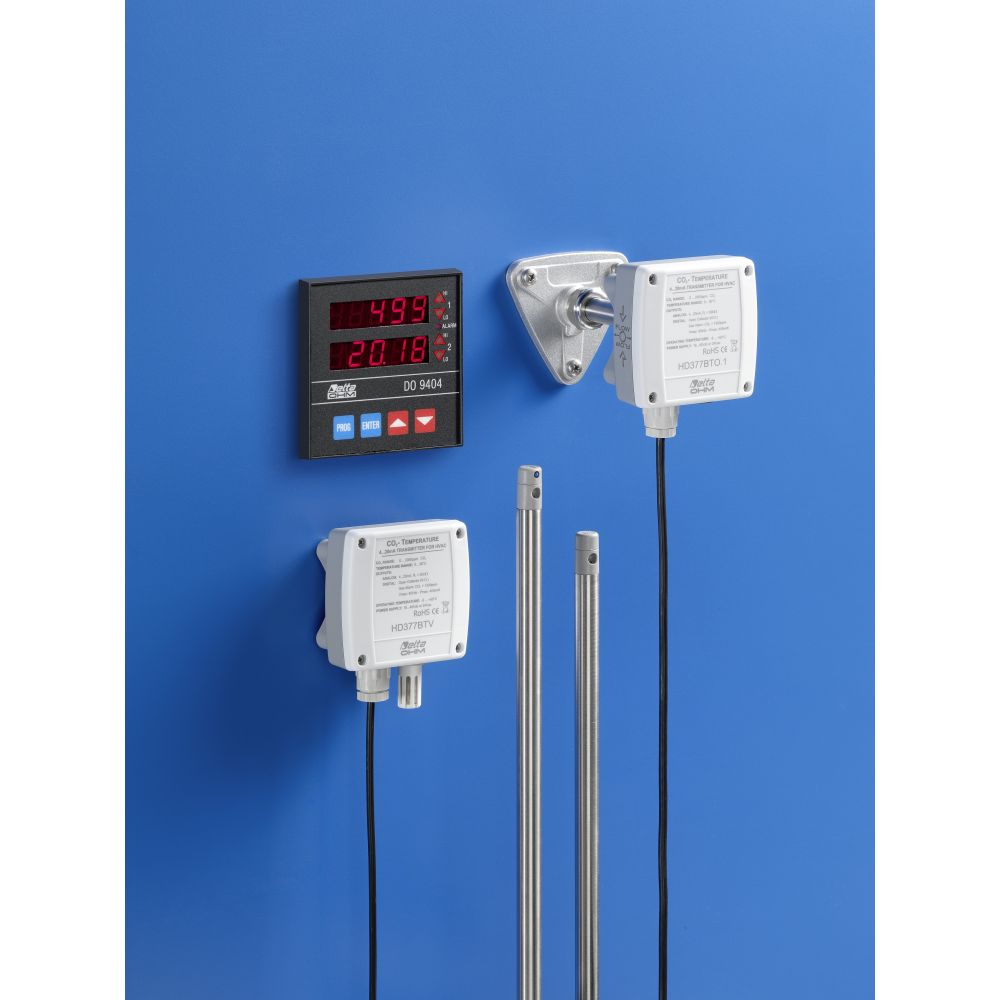

产品图片2

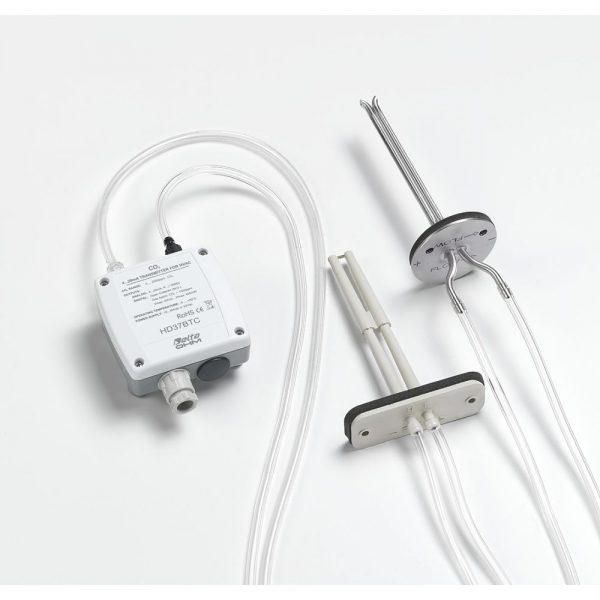

产品图片3

HD37BT…与HD37VBT…变送器可供监测通风系统中的CO2浓度，进而有效控制空气质量，广泛用于学校、医院、礼堂、温室等人员密集场合。HD377BT…与 HD37V7TV…变送器可供测量CO2浓度和环境温度。其输出为4-20mA 或 0-10V模拟信号（订货时需要注明输出类型）。该变送器可把数字报警信号输出给控制系统，比如，外部继电器绕组。如果空气中的CO2浓度*过了出厂时所设置的1500ppm报警点，那么主机将会输出数字报警信号。红外传感器测量精度高，性能好。

该系列变送器的安装方式有：墙面安装/垂直进气口（TV）、管道安装/横向进气口（TO）、管道安装/独立进气口（TC）三种。其中对于后2种安装形式的变送器的空气流量要求至少达到1m/s。


  技术参数：

参数

描述

注释

CO2测量原理

双波长红外技术（NDIR）



CO2浓度量程

0…2000ppm；0…5000ppm



CO2测量精度

±（50 ppm+3%测量值）

f.s. 2000ppm

±（50 ppm+4%测量值）

f.s. 5000ppm

温度量程

0～+50℃

HD377BT…& HD37V7BT…

温度精度

±0.3℃

模拟输出

4…20mA；0…10VDC

依具体型号而定

数字输出

（出厂设置）

类型

开集电路（N.O.）

CO2浓度报警端点值

1500ppm

*大电压

40VDC

*大功耗

400mW

供电

16…40VDC或24VAC±10%



功耗

＜2W



开机稳定时间

15min

确保额定精度

响应时间

120s

风速*低为1m/s

温度影响

0.2%/℃ CO2



大气压力影响

1.6%/kpa(相对于101kpa下的压力值而言)

校准

一点校准（0ppm或400ppm 洁净空气）

工作条件

-5～+50℃；0…95%RH



存储条件

-10～+60℃；0…95%RH



电气防护等级

IP21

墙面安装型（TV）

IP65

横向管道安装型（TO）

IP65

分体探头式（TC）

电器封装材质

ABS
